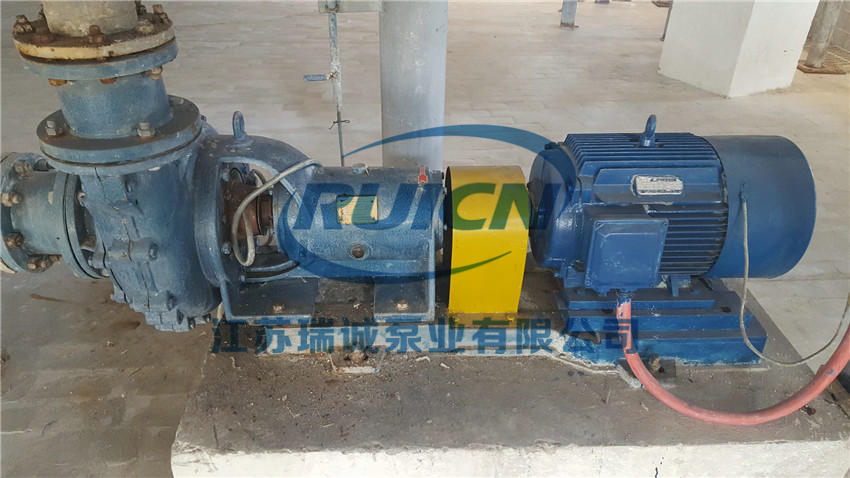

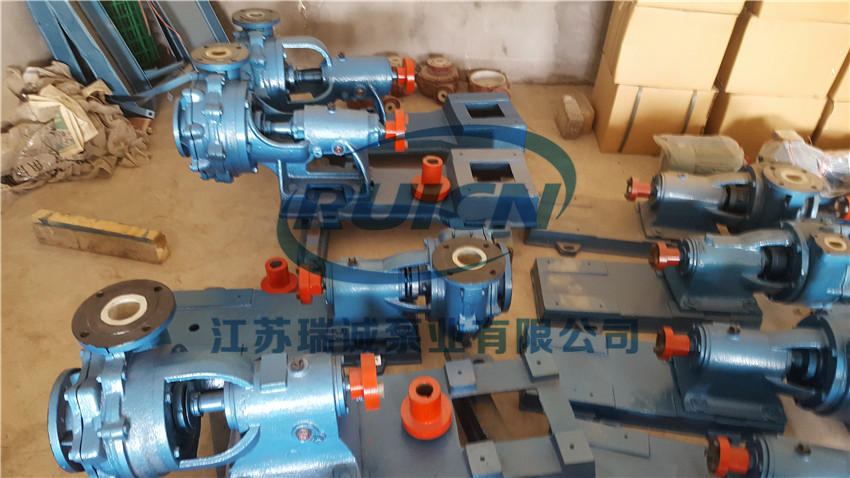

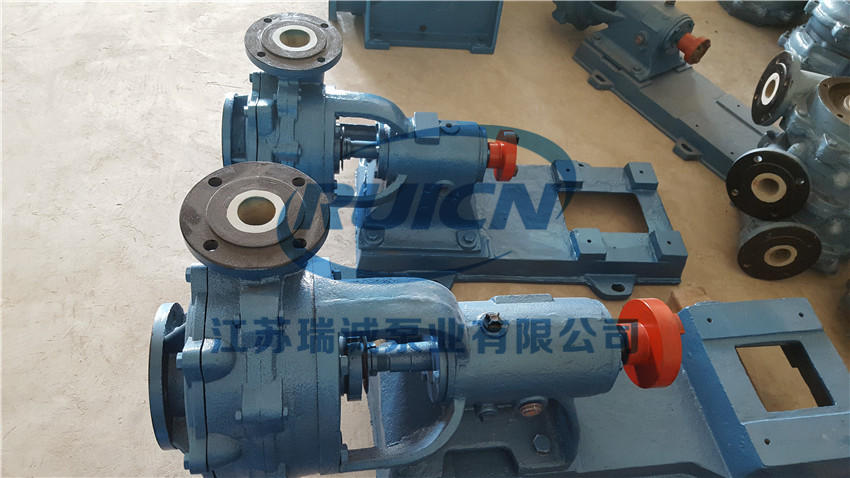

HTB-ZK型耐腐蝕陶瓷泵

時間：2020-06-02 訪問量：8356

一、產品簡介

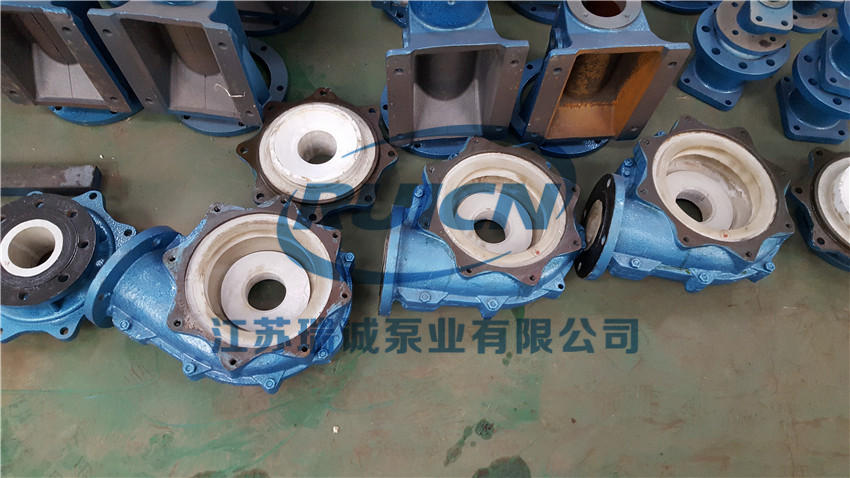

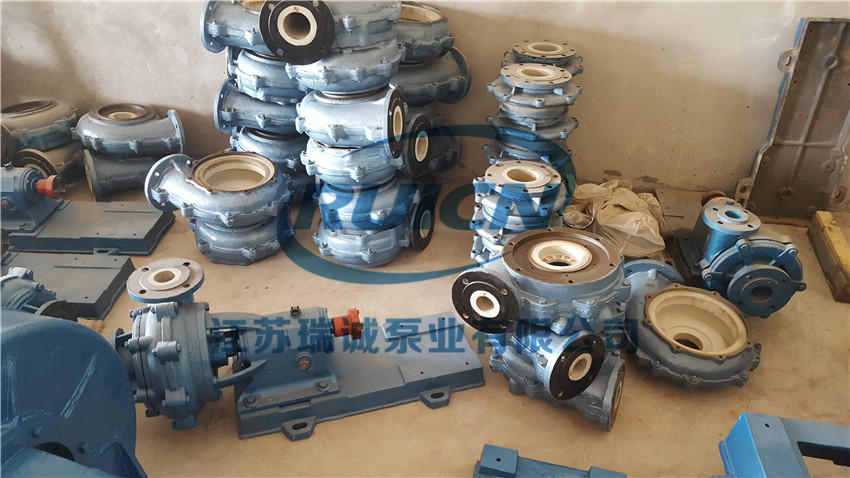

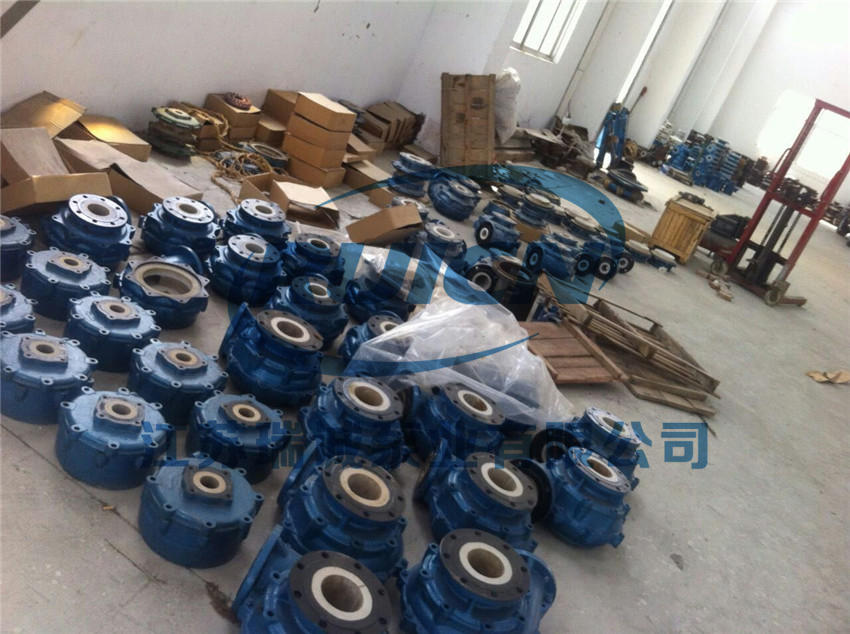

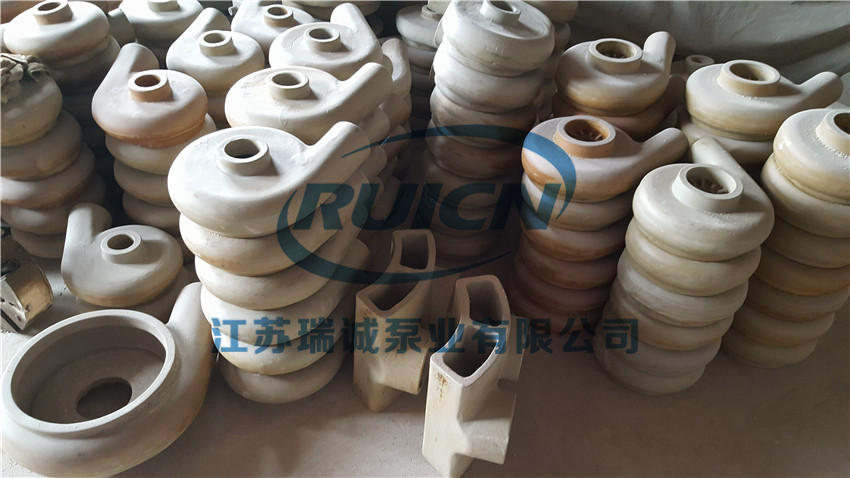

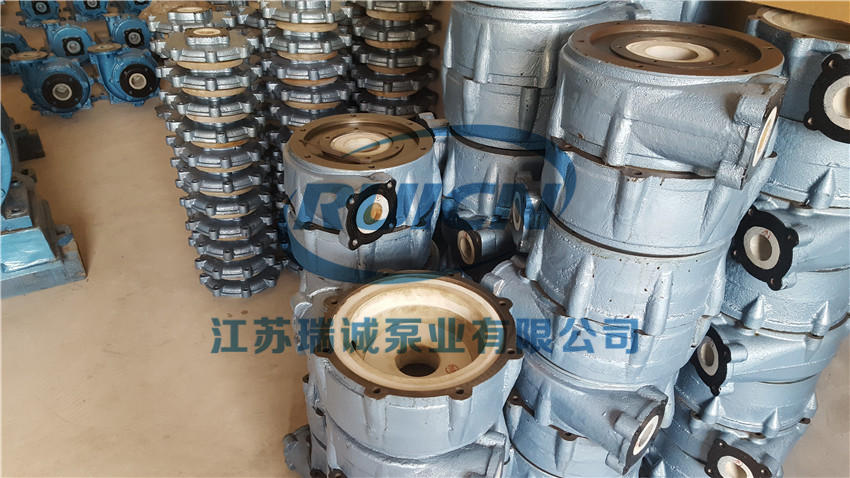

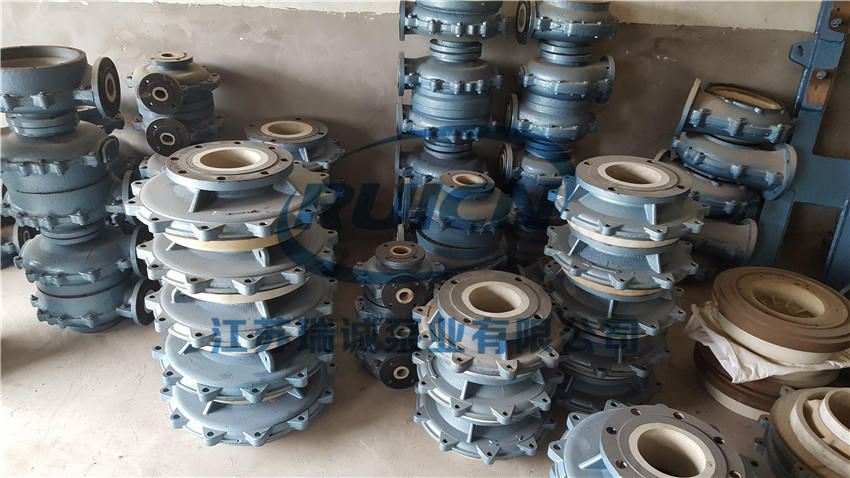

　　HTB-ZK系列耐腐蝕陶瓷泵，屬單級單吸懸臂式離心泵。泵體和泵蓋采用耐腐、耐磨性優良的耐酸陶瓷制造，外用鑄鐵鎧裝，葉輪材料為工程陶瓷或工程塑料，該泵具有耐腐蝕性好、結構緊湊、軸封嚴密、不污染介質，安裝維修方便，使用可靠等特點，使用范圍非常廣泛。
二、性能簡述
　　泵的流量：5～240m3/h 揚程：10～60m，軸封結構采用背葉片減壓結合氟橡膠油封圈或付葉輪離心式密封。該泵具有耐腐蝕、耐磨損、維修方便，使用可靠等特點，適用于輸送除氫氟酸和熱濃堿液以外的含有懸浮固體顆粒的各種腐蝕性介質。使用溫度低于100℃(工程塑料葉輪的使用溫度視材質和介質的不同而定)，溫差急變小于50℃。
三、使用范圍
　　可廣泛應用于礦山、冶煉、化工、石油、農藥、染料、污水處理等工藝中輸送含有固體顆粒的腐蝕性介質。

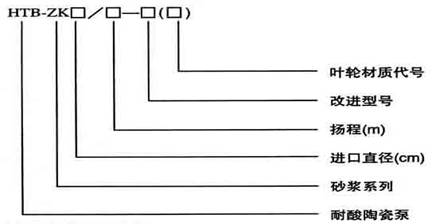

四、型號說明

葉輪材質代號

材質	陶瓷	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不銹鋼
		耐腐耐磨	耐溫耐磨	耐腐
代號	不標注	S	S1	S3	S2	S4	S5	S6	G

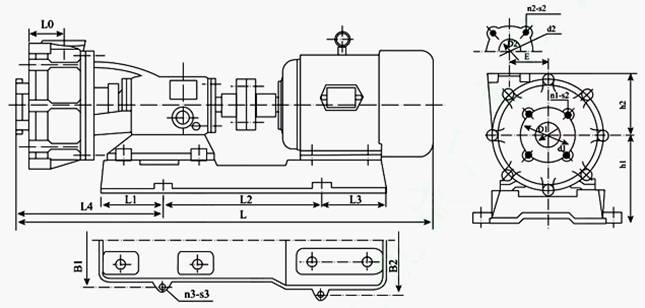

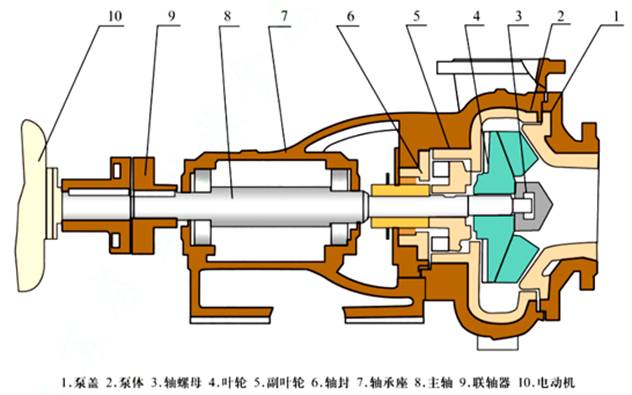

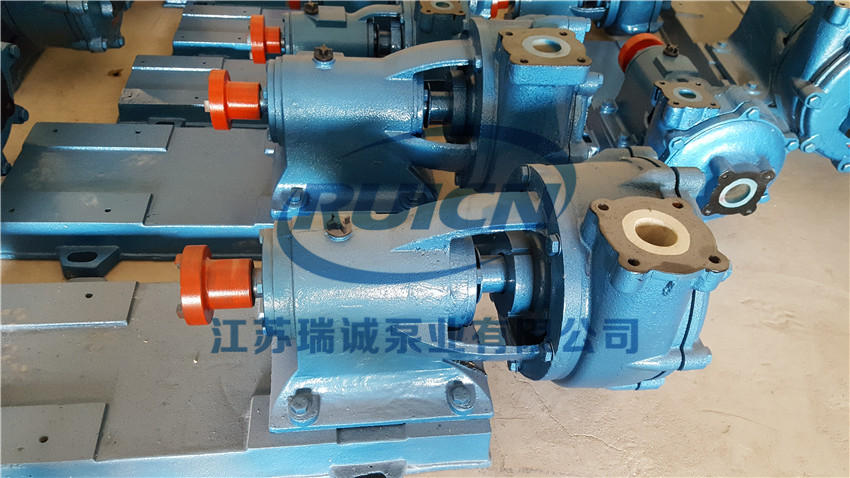

五、結構型式

六、詳細參數

參數/型號	葉輪規格	額定轉速2900轉/分				額定轉速1450轉/分				汽蝕余量（m）	重量（kg）
參數/型號	葉輪規格	流量Q（m3/h）	揚程H （m）	電機功率N介質比重（Kw）	效率η %	流量Q （m3/h）	揚程 H （m）	電機功率N介質比重（Kw）	效率η %	汽蝕余量（m）	重量（kg）
HTB- ZK4.0/20	標準	5	24	2.2	33			1.5		4.0	60
		10	20		37	5	5
		15	16		35
	A	5	12	1.5	26
	B	5	15	1.5	26
	C	8	10	1.5	27
HTB- ZK5.0/ 30	標準	10	33	5.5	40	5	8.2	1.5		4.0	110
		20	30		43	10	7.5
		30	27		41	15	6.7
	A	30	22	5.5	36
	B	20	20	4.0	35
	B	25	18	5.5	36
HTB- ZK6.5/ 50	標準	25	51.5	15	36	12.5	12.8	3		5.0	220
		30	50		41	15	12.5
		40	45		39	20	11.2
	A	15	50	11	35
	B	20	45	11	35
	C	25	40	11	35
HTB- ZK8.0/ 30	標準	30	32.8	11	43	15	8.2	2.2		5.0	188
		40	30		48	20	7.5
		50	29		46	25	7.2
	A	30	27	7.5	42
		40	25	7.5	44
		50	23	11	45
HTB- ZK10.0/35	標準	50	37.5	18.5	50	25	9.4	3		5.0	220
		60	35		52	30	8.8
		70	31		49	35	7.8
	A	50	32	15	50
	A	60	29	15	50
HTB- ZK15.0 /25	標準					150	28	37	58	6.0	410
						220	25		65
						240	22		60
	A					150	35	45	49
						200	32		52
						240	28		50
HTB- ZK15.0 /40	標準					120	43	37	51	6.0	520
						150	40	45	58
						200	37	45	56
	A					100	45	37	50
	B					130	35	30	52
	C					160	45	45	56
HTB- ZK15.0/25-D	標準					100	27	30	53	6.0	360
						120	25		57
						140	24		58
	A					85	22	15	46
						100	20		50
						120	18		52
